阀门填料材料知识

作者：石化阀门小蔡 发表日期：2013-11-14 09:28:50 浏览次数：2802次

在阀门上，填料是用来充填阀盖填料室的空间，以防止介质经由阀杆和阀盖填料室空

间泄漏。

1、  对填料的要求

1）  耐腐蚀性好，填料与介质接触，必须能耐介质的腐蚀。

2）  密封性好，填料在介质及工作温度的作用下不泄漏。

3）  摩擦系数小，以减小阀杆与填料间的摩擦力矩。

2、  填料的种类

填料可分为软质填料及硬质填料两种：

1）软质填料：系由植物质，即大麻、亚麻、棉、黄麻等，或由矿物质，即石棉纤维，

或由石棉纤维内夹金属丝和外涂石墨粉等编织的线绳，也有压成的成型的填料，以及

近年来新发展的柔性石墨填料材料。

植物质填料较便宜，常用于 100℃以下的低压阀门；矿物质填料可用于 450-500℃的阀

      门。

     近年来使用橡胶 O 型圈做填料的结构在逐步推广，但介质温度一般限制在 60℃以下。

     高温高压阀门上的填料也有采用纯石棉加片状石墨粉压紧而成的。

2）硬质填料：即由金属或金属与石棉、石墨混合而成的填料以及聚四氟乙烯压合烧

     结而成型的填料，金属填料使用较少。

3、  填料的选择

选择填料要根据介质、温度和压力来选择，常用的材料有以下几种：

1）油浸石棉绳，可按表 2 选择。

2）橡胶石棉绳：可按表 3 选择。

3）石墨石棉绳：石棉绳上涂有石墨粉，可用温度 450℃以上，压力可以达到 16Mpa

      ，一般适用于高压蒸汽上。近后来又逐步采用了压成人字型填料，单圈放置，密封性好。

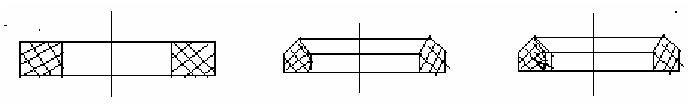

4）聚四氟乙烯：这是一种目前使用较广的一种填料。特别适用腐蚀性介质上，但温

      度不得超过 200℃。一般采用压制或棒料车制而成，形状如下图所示：

               （a）                              （b)                               (c)

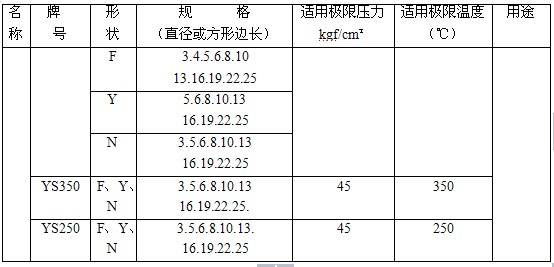

                                表2

注：形状代号 F表示方的，穿心或一至多层编结；Y 表示圆的，中间是一扭制芯子，

外边是一至多层编结；N 表示扭制的。

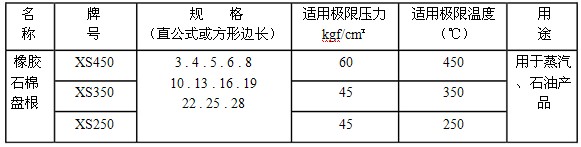

                                  表3
