阀门高温高压电动蝶阀的检修

蝶阀工作原理

　　蝶阀的阀瓣是圆盘形的，围绕着一个轴旋转，旋角的大小便是阀门的开度。

蝶阀用途

　　蝶阀近年来发展较快，在现代发电厂的冷却水系统、凝结水系统以及凝结水除盐系统上，应用十分广泛。

　　它的优点是：轻巧、开关省劲，结构简单，开、闭迅速，切断、节流均可用，操作、维护、检修方便。

蝶阀分类

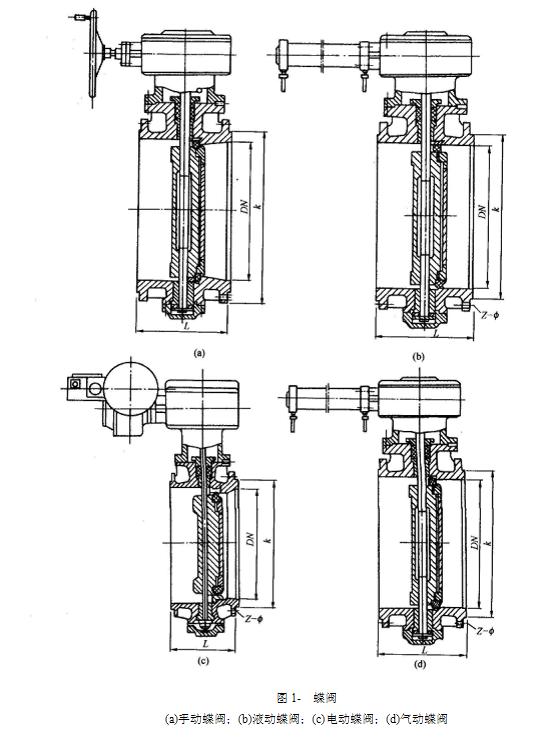

　　蝶阀按传动方式，主要可分为手动、液动、电动、气动四种类型，见图1。

下面就以电动蝶阀为例，简要介绍一下蝶阀的结构特点及检修工序

(1)电动蝶阀构造。如图1-(c)所示。电动蝶阀主要由阀体、阀轴、阀盘、阀盖、密封环、电动机构等部件构成。

(2)电动蝶阀检修工

1)电动蝶阀解体。主要包括：

①办理好工作票，确认管内无存水、无压力，将该阀置于全关闭位置，拆去电源接头；

②拆电动机连接螺栓，将其吊放在检修场地；

③拆法兰与管道法兰的连接螺栓，吊出阀体，注意不要碰坏阀盘；

④拆盘根压盖，取出填料；

⑤拆卸底部阀盖，取出垫圈和推力轴承；

⑥拆卸轴与阀盘问的固定锥销螺栓，抽出阀轴，带出阀盘，做好流向记号；

⑦拆去阀体上的固定密封环螺栓，取下密封环。

　　2)电动蝶阀检修。主要包括：

①清洗阀轴、阀套，检查阀轴弯曲度，应在0.1mm以内，检查阀套的磨损情况；

②检查密封环有无划痕、砂眼，用水清洗，切勿与油接触，以防橡胶老化，有必要时，更换新密封环；

③更换填料、“O”型环；

④检查清洗阀盘；

⑤检查传动机构是否灵活，检查传动齿轮磨损情况；

⑥更换润滑油；

⑦测量密封环的尺寸，测出阀轴套与阀轴间隙，应在0.2-0.3mm之间；

⑧把所有螺栓涂上铅粉油。

　　3)电动蝶阀的组装。主要包括：

①在阀体上，装上密封环，用压板压住，并用螺栓锁紧；

②清扫密封面，装配阀盘、阀轴，注意流向记号；

③装上下阀套、垫圈和下阀盖；

④装上上阀套和新填料，用盘根压盖压住，锁好上阀盖螺栓；

⑤清扫管道、阀门，应无任何杂物留在管内；

⑥注意管道流向，将阀门处于全关闭位置，把阀门吊装在管道上，注意吊装时，勿碰伤

阀体，对角均匀地锁紧螺栓；

    ⑦装上传动机构，对组装后的阀门做试运行，开关数次，检查灵活性。
