闸阀

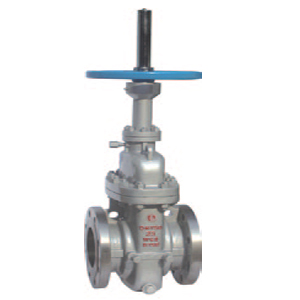

产品名称：平板闸阀
产品型号： Z43F、Z543F、Z643F、Z943F
口 径：
公称压力： 1.6-10.0
浏览次数：5194次
说 明：
平行单、双闸板自紧式结构，阀座为活塞效应密封性能可靠。密封面采用金属对金属，金属对金属+ 密封脂．或金属对聚四氟乙烯+ 金属+ 密封脂。可满足零泄漏要求。可对密封面自动注脂，密封性能可靠，使用寿命长。流阻系数不，启闭力小，操作方便、灵活。结构先进，维护保养方便。带导流孔闸阀，可满足通球扫线要求。驱动方式有手动、伞齿轮( 或正齿轮) 传动、电动、气动和液动等。
性能规范：
1、公称压力：PN(MPa)1.6、2.5、4.0、6.4、10.0、...(ANSI Class 150Lb、300Lb、600Lb...)
2、公称通径：DN(mm)50～800(NPS2”～32”)
3、适用介质：石油、石油产品、天然气、液化天然气等。
注：抗硫型符合SY ／ T0599《天然气地面设施抗硫化物应力开裂和抗应力腐蚀开裂的金属材料要求》规定，及NACE 标准要求。
4、使用温度： 常温型平板闸阀使用温度为-29℃ ~+121℃，特殊高温型使用温度可达870℃
5、阀门结构长度按标准生产，也可根据用户要示制造。
6、阀门法兰连接尺寸按GB、JB、HG 或ANSI 标准，也可按用户提供的标准制造。
7、阀门的试验按JB ／ T5298 或API6D 的规定。
8、可根据国外特殊要求供货。
1、公称压力：PN(MPa)1.6、2.5、4.0、6.4、10.0、...(ANSI Class 150Lb、300Lb、600Lb...)
2、公称通径：DN(mm)50～800(NPS2”～32”)
3、适用介质：石油、石油产品、天然气、液化天然气等。
注：抗硫型符合SY ／ T0599《天然气地面设施抗硫化物应力开裂和抗应力腐蚀开裂的金属材料要求》规定，及NACE 标准要求。
4、使用温度： 常温型平板闸阀使用温度为-29℃ ~+121℃，特殊高温型使用温度可达870℃
5、阀门结构长度按标准生产，也可根据用户要示制造。
6、阀门法兰连接尺寸按GB、JB、HG 或ANSI 标准，也可按用户提供的标准制造。
7、阀门的试验按JB ／ T5298 或API6D 的规定。
8、可根据国外特殊要求供货。

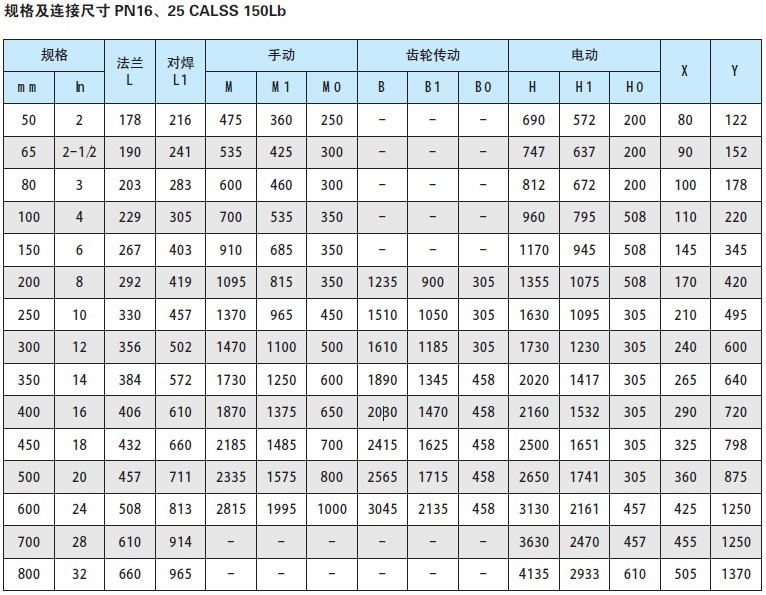

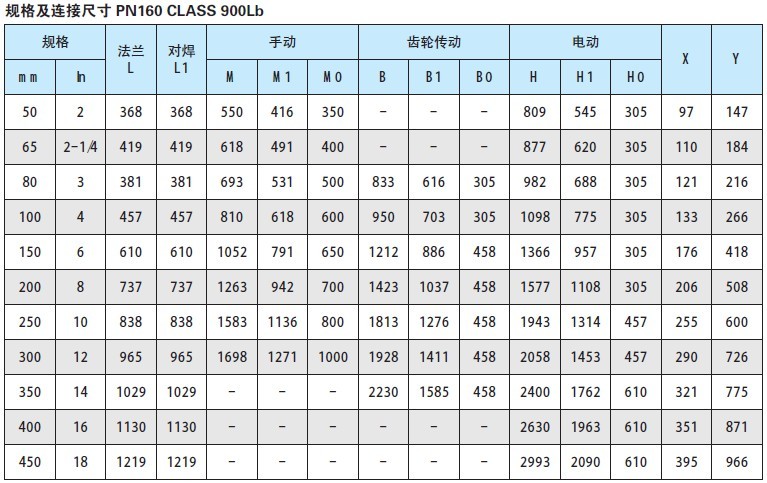

结构图：
